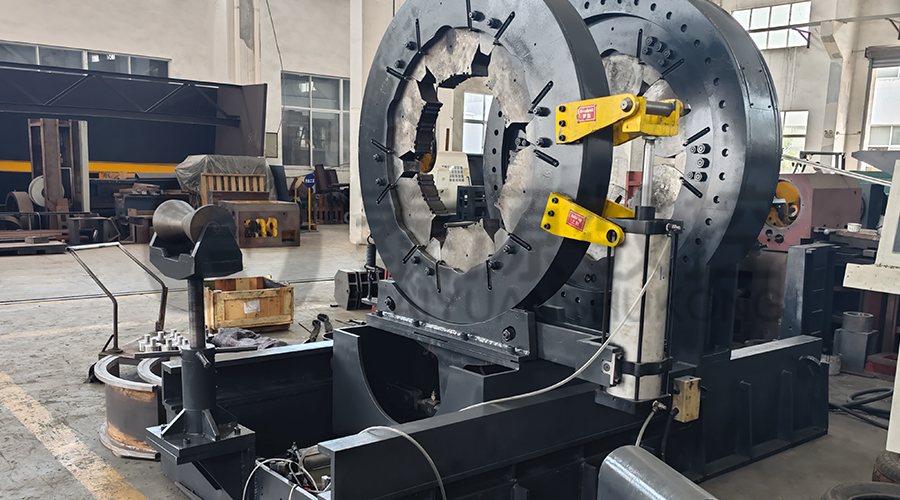

Gövde ve Boru Kaplin Bükme Ünitesi Torna Tezgahı Petrol ülkesi boru şeklindeki ürünlere (OCTG) kaplinlerin hassas montajı ve demontajı için tasarlanmış özel bir CNC takım tezgahıdır. Bu ekipman, telafi torku ve konum gereksinimlerinin API 5CT spesifikasyonlarını karşıladığından emin olmak için mekanik, hidrolik ve elektronik kontrol sistemlerini entegre eder. Şunun için tasarlveı: yüksek torklu kaplin kurulumu Ünite, boru sonlandırma hatlarındaki üretim verimini optimize ederken dişli bağlantısının yapısal bütünlüğünü korur.
Teknik Tasarım ve Operasyonel Özellikler
architecture of the bucking unit utilizes a düşük ataletli iş mili tahrik sistemi ve ağır hizmet tipi hidrolik güç maşası mekanizması. Bu konfigürasyon sürekli olarak izlenmesine olanak sağlar. tork-dönüş değerleri Bu, muhafaza ve boruların montajı sırasında aşırı torklamayı veya diş gevşemesini önlemek için kritik öneme sahiptir. Torna tarzı yatak, titreşimi en aza indiren sağlam bir temel sağlar ve tutarlı iplik etkileşimi ve uzun vadeli geometrik hassasiyet.
Bir ile donatılmış programlanabilir mantık denetleyicisi (PLC) Sistem, farklı boru çapları ve çelik kaliteleri için otomatik dizileri destekler. iz bırakmayan çeneler veya özel kavrama kalıpları yüksek alaşımlı malzemelerde yüzey deformasyonunu önlemek için kullanılır; bu da genel bir gerekliliktir. korozyona dayanıklı alaşım (CRA) boru tertibatı . Kapalı devre bir geri bildirim mekanizması kullanarak, itme ünitesi, belirli bir duruma göre dönme hızını ve basıncını gerçek zamanlı olarak ayarlar. kaplinin diş açma parametreleri .
Temel Performans Avantajları
- Tork Doğruluğu: Yüksek hassasiyetli sensörler, gerçek zamanlı veri toplama olanağı sağlar API birleştirme yapısı , her bağlantının sertifikalı güvenlik standartlarını karşılamasını sağlamak.
- Operasyonel Çok Yönlülük: Küçük çaplı borulardan büyük ölçekli kasaya kadar çok çeşitli boru boyutlarını, kapsamlı alet değişiklikleri gerektirmeden işleyebilir.
- Sertlik ve Stabilite: reinforced frame construction allows for yüksek görev döngüsü işlemleri zorlu endüstriyel ortamlarda.
- Veri Entegrasyonu: system records make-up graphs (Torque vs. Turns) for quality traceability, essential for OCTG üretim uyumluluğu .
Teknik Özellikler
| Parametre Açıklaması | Teknik Veriler / Aralık | Birim |
| Uygulanabilir Boru Çapı Aralığı | 60.3 - 508 (Özelleştirilebilir) | mm |
| Maksimum Hazırlama Torku | 10.000 - 150.000 (Modele Göre) | N·m |
| İş Mili Hız Aralığı | 0,5 - 25 (Sonsuz Değişken) | devir/dakika |
| Tork Ölçüm Hassasiyeti | ±%1 | Tam Ölçekli |
| Sıkıştırma Modu | Çok Noktalı Hidrolik / Senkron | Tür |
| Kontrol Sistemi | Tork-Dönüş İzlemeli CNC / PLC | platformu |
| Güç Kaynağı | 380V / 415V / 440V (50/60Hz) | V/Hz |
Petrol Ekipmanları İmalatındaki Uygulamalar
Gövde ve Boru Kaplin Bükme Ünitesi Torna Tezgahı öncelikle kullanılır boru diş açma tesisleri ve petrol sahası servis merkezleri. Üretiminde kritik bir bileşen olarak hizmet eder. API sertifikalı kasa ve borular Yüksek basınç gereksinimleri için manuel makyajın yetersiz olduğu durumlarda. Bu makine aynı zamanda aşağıdakiler için de gereklidir: premium bağlantı düzeneği , belirli tork-omuz temasının dijital grafik aracılığıyla doğrulanması gereken yerlerde.
Sıkça Sorulan Sorular
1. Takviye ünitesi birinci sınıf dişli bağlantıların bütünlüğünü nasıl sağlar?
unit utilizes a sophisticated bilgisayarlı tork-dönüş izleme sistemi Uygulanan tork ile dönüş sayısı arasındaki ilişkiyi izleyen. Bu, birinci sınıf bağlantılarda "omuz noktasının" hassas bir şekilde algılanmasına olanak tanır. Jiangsu Taiyuan CNC Takım Tezgahı Co, Ltd. 2003 yılında kurulan ve Taixing Şehri Doğu Endüstri Parkı'nda bulunan bu makineler, yüksek sağlamlık ve arıza noktası azaltma teknolojileriyle tasarlanmaktadır. Bizim Kaplin CNC boru diş açma tornaları ve bucking üniteleri, uluslararası petrol sahası işletmelerinin katı standartlarını karşılayarak, karmaşık diş profillerinin bile hasarsız bir şekilde monte edilmesini sağlayarak, uzun süreler boyunca hassasiyeti muhafaza edecek şekilde tasarlanmıştır.
2. Bu ekipman tam otomatik bir OCTG üretim hattına entegre edilebilir mi?
Evet, bucking ünitesi kusursuz entegrasyon için tasarlanmıştır. otomatik boru taşıma sistemleri ve konveyör hatları. Jiangsu Taiyuan CNC Takım Tezgahı Co, Ltd. 24.800 ㎡ alanı kapsayan ve büyük bir üretim üssü olarak hizmet veren ulusal petrol ekipmanı imalatı , sondaj borusu üretim hatları ve özel taşlama makineleri dahil komple çözümler sunmaktadır. Ürünlerimiz, Shanghai Baosteel gibi küresel liderler ve Amerika Birleşik Devletleri ve Japonya'daki uluslararası firmalar tarafından yaygın olarak kullanılmaktadır. Ekipmanlarımızın yüksek sürüş gücü ve basit yapısı, modern otomatikleştirilmiş fabrikalarda yüksek üretim verimliliğine ve yüksek görev döngüsü entegrasyonuna olanak tanır.
3. Bu makineler hangi sertifikalara ve kalite standartlarına uygundur?
Bizim Gövde ve Boru Kaplin Bükme Ünitesi Torna Tezgahı sıkı kalite kontrol protokolleri altında üretilmektedir. Jiangsu Taiyuan CNC Takım Tezgahı Co, Ltd. GBT, ISO kalite sistem sertifikasını aldı ve ulusal kalitede güvenilir bir kuruluş olarak tanındı. Teknik uzmanlığımız, aşağıdakiler de dahil olmak üzere çok çeşitli özel araçları kapsamaktadır: matkap yaka iplik torna tezgahları and vidalı pompa rotorlu freze makineleri . Bu ürünler, işlenen her bağlantının dünya çapında jeoloji, madencilik ve kimya endüstrilerinin güvenlik gereksinimlerini karşılamasını sağlayacak şekilde güçlü bir spesifiklik ve güvenilirlik için tasarlanmıştır.
Ayrıntılı proje danışmaları veya özelleştirilmiş için OCTG işleme ekipmanı konfigürasyonları için lütfen teknik satış departmanımızla iletişime geçin. Daha iyi bir gelecek yaratmak için gelişimi sizinle paylaşmayı sabırsızlıkla bekliyoruz.
